Kopplung für Fenster und Türen

Zum besseren Verständnis der Notwendigkeit einer Kopplung muss zunächst ein Blick auf die Fassade eines Rohbaus geworfen werden. Eine solche Fassade besteht aus drei Elementen. Diese sind:

• Fensteröffnung
• Mauerwerk
• Querstrebe, auch Sturz genannt

Der Sturz bewirkt, dass ein auf ihn einwirkendes Gewicht seitlich abgeleitet wird, also nicht direkt auf das an dieser Stelle eingesetzte Element – Fenster oder Tür – drückt. Der Breite dieser Streben sind allerdings Grenzen gesetzt – so wollen es die Gesetze der Physik. Kommt es nun vor, dass die Maueröffnung für das Fenster breiter ist als dessen maximale Breite, bieten Fenster-Kopplungsprofile die Lösung.

Je nachdem, welches Einsatzgebiet die Kopplungselemente erwartet, gibt es die Wahlmöglichkeit zwischen einfachen, grossen oder Eck-Kopplungen.

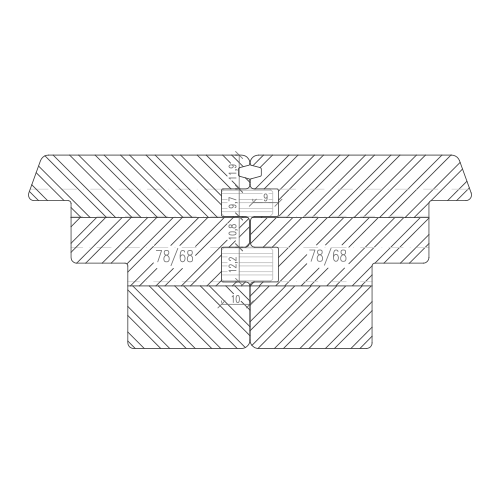

Feder- und H-Kopplung: klein und einfach

Für die Verbindung von kleinen Fenstern oder einer Balkontür eignen sich vor allem Feder- und H-Kopplungen, die aus kleinen Kunststoffstreifen bestehen. Diese Kopplungselemente werden ganz einfach nach dem Steck-Prinzip in die dafür vorgesehenen Öffnungen am Fensterrahmen eingebaut.

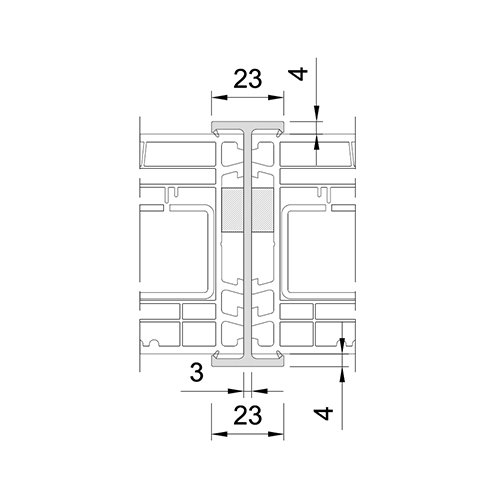

Während das Federprofil nach der Kopplung nicht mehr zu sehen ist, bleibt die H-Kopplung sichtbar und kann daher farblich zum Fensterdesign abgestimmt werden.

Statische Kopplung: gross und stark

Grosse Schiebetüren und Fensterelemente sollen zu einer eleganten Fensterfront verbunden werden? Mit den Elementen einer statischen Kopplung, die speziell für hohe Belastungen ausgelegt sind, kein Problem.

Die Verbindungsstücke weisen eine Stahlverstärkung oder -platte auf – diese leitet die auf den Sturz wirkenden Kräfte zusätzlich ab. Somit wird die maximale Belastungsbreite des Fensters vergrössert.

Zu diesem Zweck werden die Elemente in den Boden und die Decke eingelassen und anschliessend mit dem Rahmen zu einer stabilen Verbindung verschraubt.

Wichtig an dieser Stelle ist es, darauf zu achten, dass auch die Fenster- und gegebenenfalls Türelemente über eine Rahmenvollverstärkung verfügen.

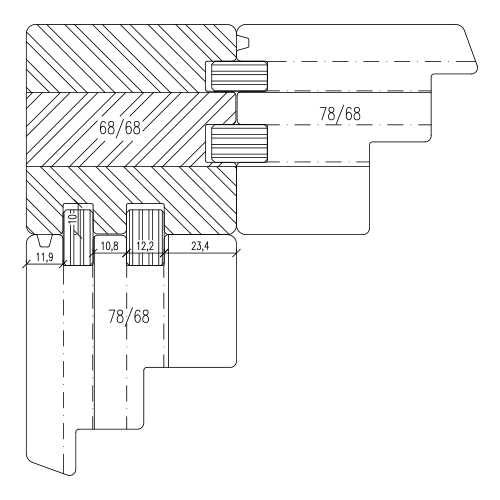

Eck-Kopplung: um die Ecke blicken

Auch bei der Gestaltung der individuellen Fensterfront kann buchstäblich um die Ecke gedacht werden. Ob im Neubau oder bei der Renovierung – nicht immer stehen Fensterelemente im optimalen Winkel zueinander.

Praktische Eck-Kopplungen schaffen hier Abhilfe und bieten freie Gestaltungsmöglichkeiten. Dabei werden die Kopplungsprofile mit dem Rahmen der Fenster verschraubt und durch die Wahl des entsprechenden Materials kaschiert.
