Detailzeichnungen Holzfenster und -balkontüren

Regeldetails, Profil-Schnitte und CAD-Pläne

An dieser Stelle zeigen wir Ihnen alle Regeldetails, Profil-Schnitte und CAD-Pläne der bei uns erhältlichen Fenster aus Holz. Anhand dieser Detailzeichnungen können Sie genauestens alle Masse und Details unserer Holzfenster einsehen. Hier finden Sie alle Profile Ihres Fensterrahmens, um die Fenster-Montage bereits bestens vorbereiten zu können. Dadurch wird die Fenster-Konfiguration ein Kinderspiel. Für den Einbau der Fenster empfehlen wir die Fenster entsprechend der RAL-Richtlinien zu montieren.

Übersicht

Detailzeichnungen Holzfenster und Balkontüren IV 68

Holz-iv68-Profilschnitt — Holzfenster IV 68 Profilschnitt

Holz-iv68-Mittelpfosten — Holzfenster IV 68 2flügelig mit Mittelpfosten

Holz-iv68-Stulpdetail — Holzfenster IV 68 2flügelig ohne Mittelpfosten

Holz-iv68-Festeverglasung — Holzfenster IV 68 Festverglasung

Holz-iv68-Bodenschwelle — Holzfenster IV 68 mit Haustürschwelle

Holz-iv68-PSK-Tuer — Holzfenster IV 68 Parallel-Schiebe-Kipp-Tür: Horizontalschnitt

Holzfenster IV 68 Balkontür mit Flügeleinleger

Holzfenster IV 68 mit Haustürschwelle – Variante 2

Zum Seitenanfang

Detailzeichnungen Holzfenster und Balkontüren IV 78

Holz-iv78-Profilschnitt — Holzfenster IV 78 Profilschnitt

Holz-iv78-Mittelpfosten — Holzfenster IV 78 2flügelig mit Mittelpfosten

Holz-iv78-Stulpdetail — Holzfenster IV 78 2flügelig ohne Mittelpfosten

Holz-iv78-Festeverglasung — Holzfenster IV 78 Festverglasung

Holz-iv78-Bodenschwelle — Holzfenster IV 78 mit Haustürschwelle

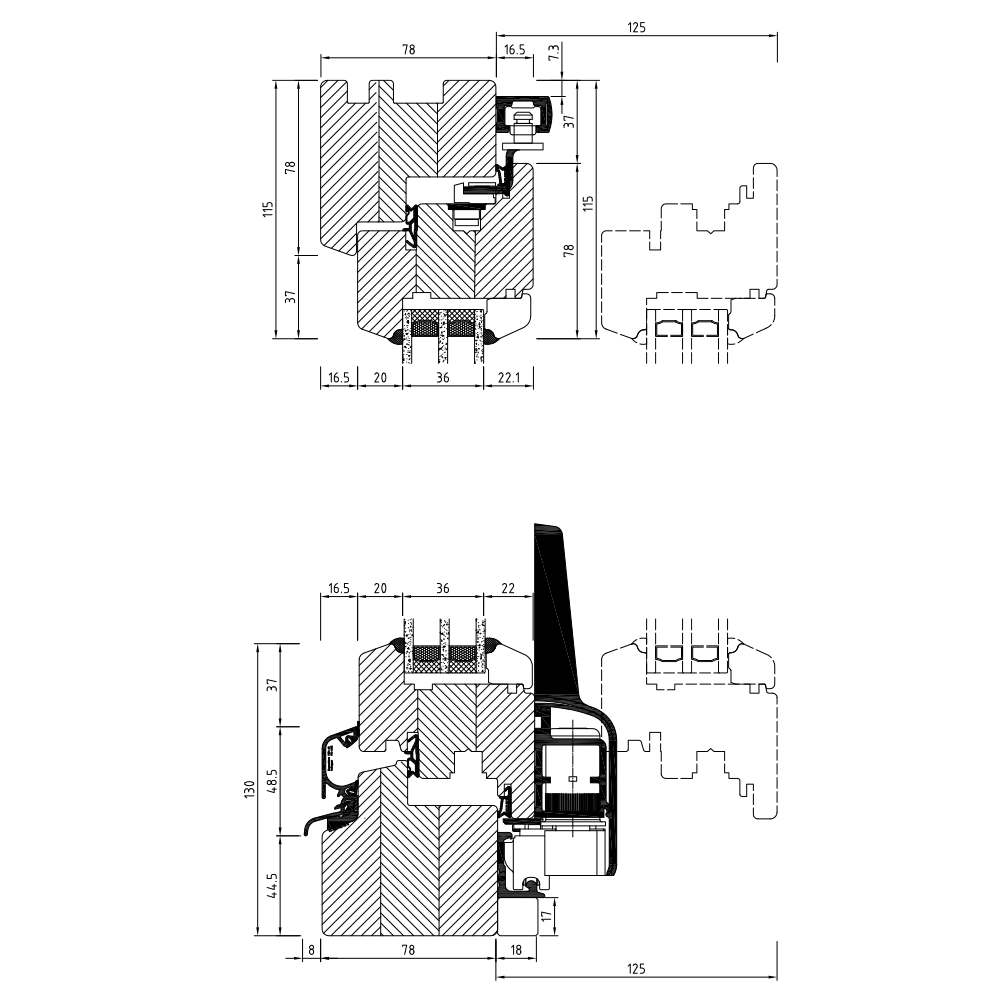

Holz-iv78-PSK-Tuer — Holzfenster IV 78 Parallel-Schiebe-Kipp-Tür: Horizontalschnitt

Holzfenster IV 78 Balkontür mit Flügeleinleger

Holzfenster IV 78 mit Haustürschwelle – Variante 2

Zum Seitenanfang

Detailzeichnungen Holzfenster und Balkontüren IV 92

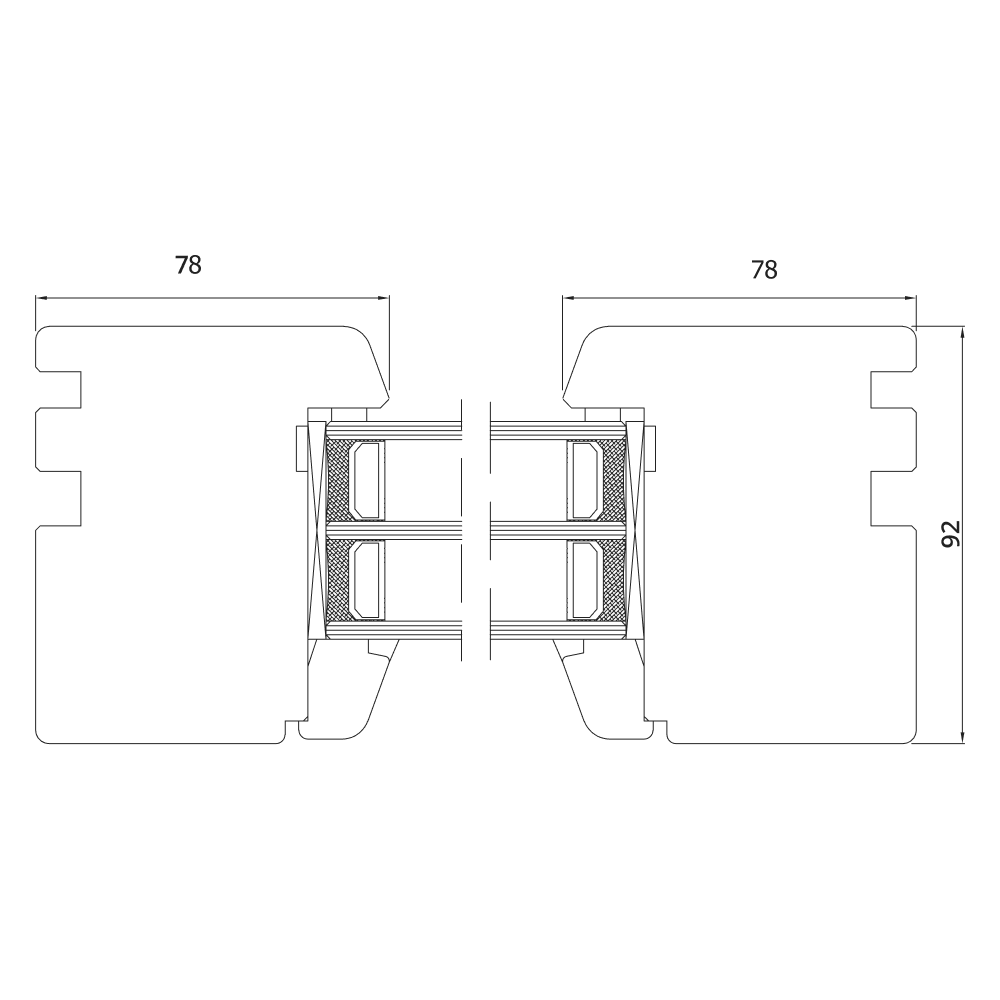

Holzfenster IV 92 Profilschnitt - Classic

Holzfenster IV 92 Profilschnitt - Rustikal

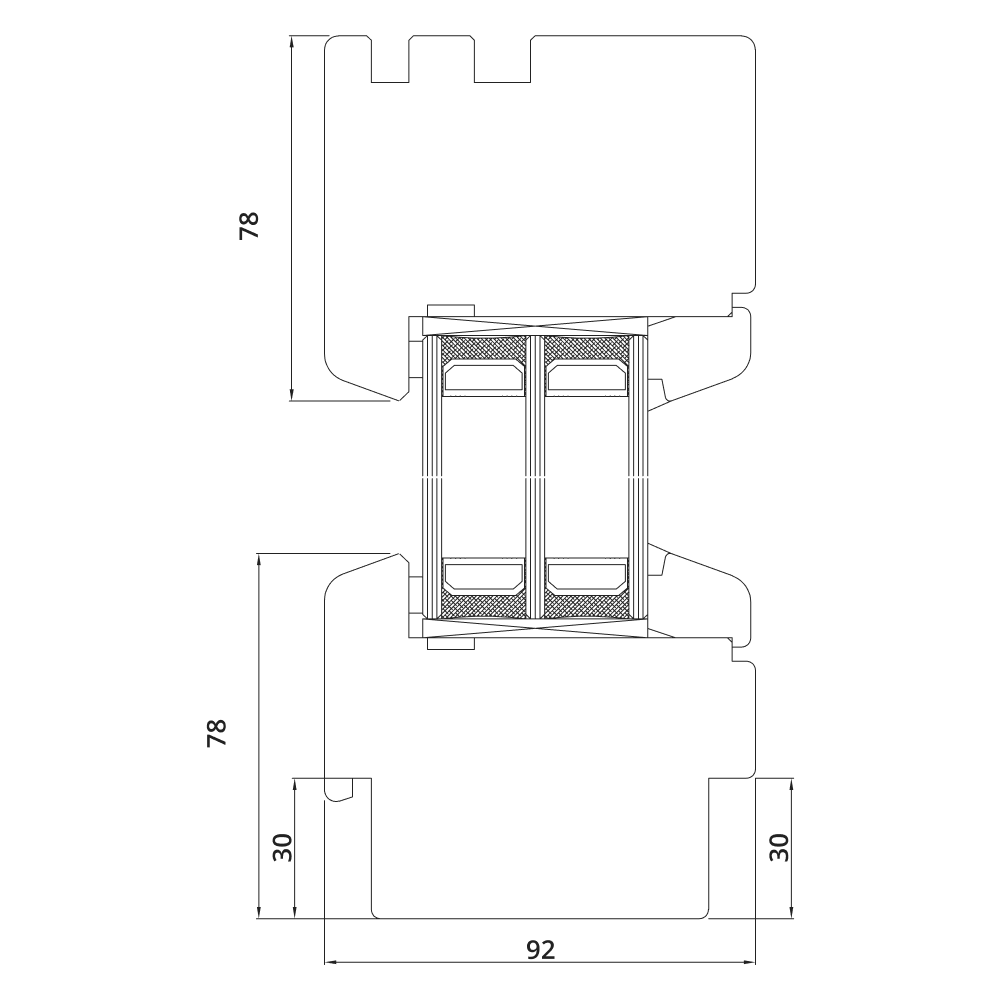

Holzfenster IV 92 Neubau 30 mm Fräsung festverglast

Holzfenster IV 92 Balkontür mit Schwelle

Holzfenster IV 92 Balkontür mit Türgetriebe

Zum Seitenanfang

Rolladenführungsschienen

Holz-iv68-Fuehrungsschiene — Holzfenster IV 68 Rollladenführungsschiene Neubau 45/45

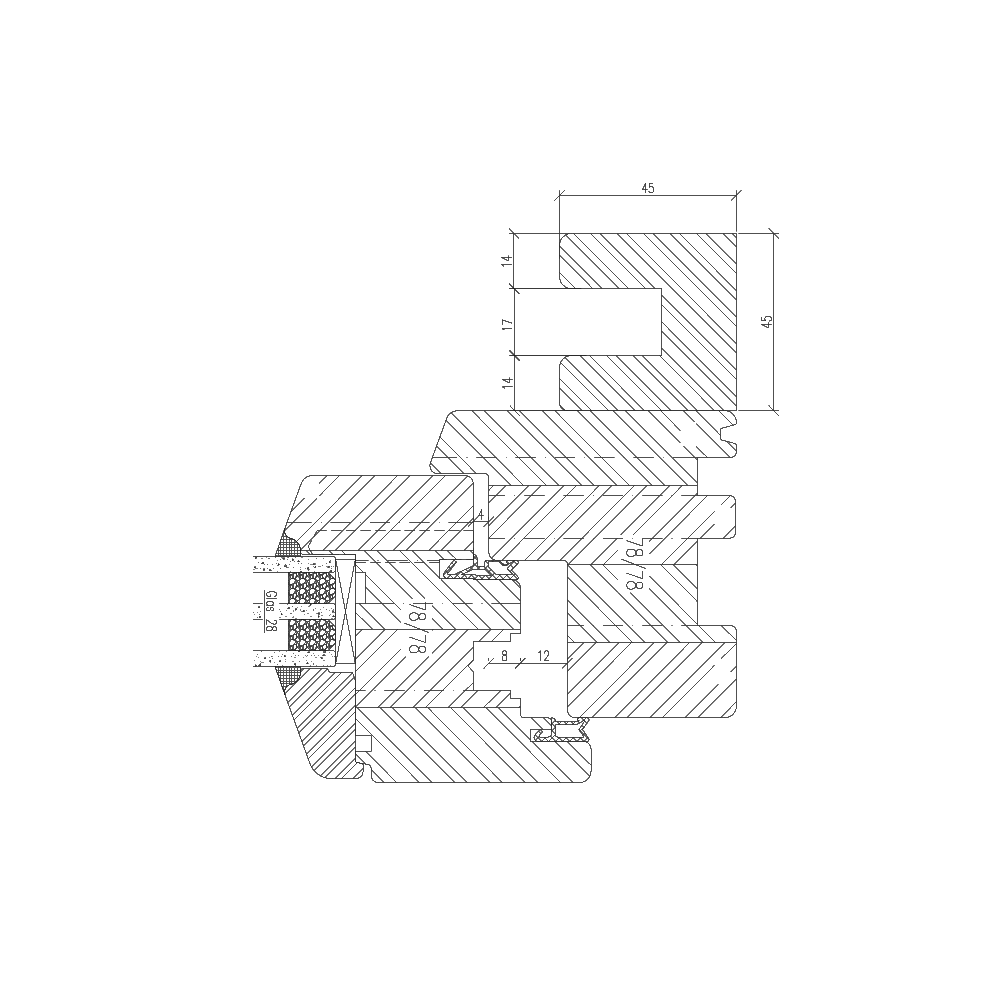

Holz-iv78-Fuehrungsschiene — Holzfenster IV 78 Rollladenführungsschiene Neubau 45/45

Fensterbankanschlussprofile

Holz-iv68-Altbaufraesung-30mm — Holzfenster IV 68 Altbaufräsung 30 Innen: 30x40mm

Holz-iv68-Altbaufraesung-50mm — Holzfenster IV 68 Fräsung für Altbaumontage 50mm

Holz-iv68-Neubaufraesung-30mm — Holzfenster IV 68 Fräsung für Innen- und Aussenfensterbank 30mm

Kopplungen

Holz-iv68-Kopplungsfedern — Holzfenster IV 68 Kopplungsfeder

Holz-iv78-Kopplungsfeder — Holzfenster IV 78 Kopplungsfeder

Holz-iv68-Kopplung-90-Grad — Holzfenster IV 68 Eckkopplung 90°

Holz-iv78-Kopplung-90-Grad — Holzfenster IV 78 Eckkopplung 90°

Holz-iv68-Kopplung-135-Grad — Holzfenster IV 68 Eckkopplung 135°

Holz-iv78-Kopplung 135 Grad — Holzfenster IV 78 Eckkopplung 135°

Sprossen

Holzfenster Rustikal IV 68 Wiener Sprossen

Zum Seitenanfang

Bitte beachten Sie, dass es sich hierbei um Standardzeichnungen handelt. Wenn Sie vor dem Bestellvorgang genau wissen möchten, welche Profile, Modelle und Bauteile verbaut werden, kontaktieren Sie bitte unseren Kundenservice unter 0800 11 10 10 oder per E-Mail an info@fensterversand.ch. Unsere Experten helfen Ihnen gerne bei der Konfiguration und beantworten Ihre Fragen zu unseren Produkten.
