Hebeschiebetür Holz-Alu Detailzeichnung

Übersicht

IDEALU IV 68

Hebeschiebetür Idealu IV68 Mittelstoss — Hebeschiebetür Idealu IV68 Schema A Mittelstoss

Hebeschiebetür Idealu IV68 Schema C Höhenschnitt

Hebeschiebetür Idealu IV68 Schema C Mittelstoss

Hebeschiebetür Idealu IV68 Schema G Höhenschnitt

Hebeschiebetür Idealu IV68 Schema G Mittelstoss

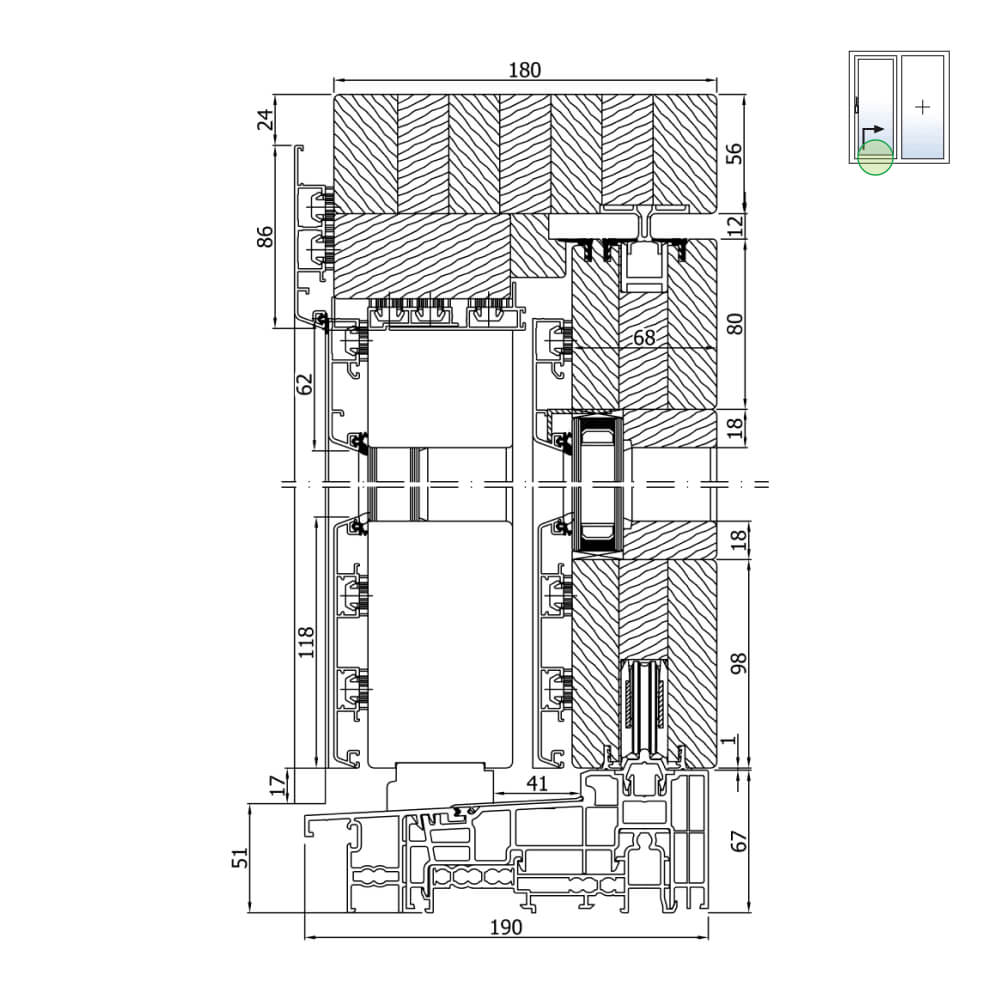

Hebeschiebetür Idealu IV68 Schema A Höhenschnitt mit 67mm Schwelle

IDEALU IV 78

Hebeschiebetür Idealu IV78 Mittelstoss — Hebeschiebetür Idealu IV78 Schema A Mittelstoss

Hebeschiebetür Idealu IV78 Schema C Horizontalschnitt

Hebeschiebetür Idealu IV78 Schema C Höhenschnitt

Hebeschiebetür Idealu IV78 Schema C Mittelstoss

Hebeschiebetür Idealu IV78 Schema G Hoizontalschnitt

Hebeschiebetür Idealu IV78 Schema G Höhenschnitt

Hebeschiebetür Idealu IV78 Schema G Mittelstoss

Hebeschiebetür Idealu IV78 Schema A Höhenschnitt mit 67mm Schwelle

IDEALU IV 92

Hebeschiebetür Idealu IV92 mit 67mm Schwelle

PLANO

Hebeschiebetür Holz Alu im Profilschnitt Festflügel — Hebeschiebetür Holz-Alu Plano Schema A Höhenschnitt Mittelstoss

Hebeschiebetür mit Masse in Detailzeichnung — Hebeschiebetür Holz-Alu Plano Schema C Horizontalschnitt

Hebeschiebetüren im Querschnitt für Modell Plano — Hebeschiebetür Holz-Alu Plano Schema C Höhenschnitt

Hebeschiebetüren Holz Alu im Profilschnitt Festflügel — Hebeschiebetür Holz-Alu Plano Schema C Höhenschnitt Mittelstoss

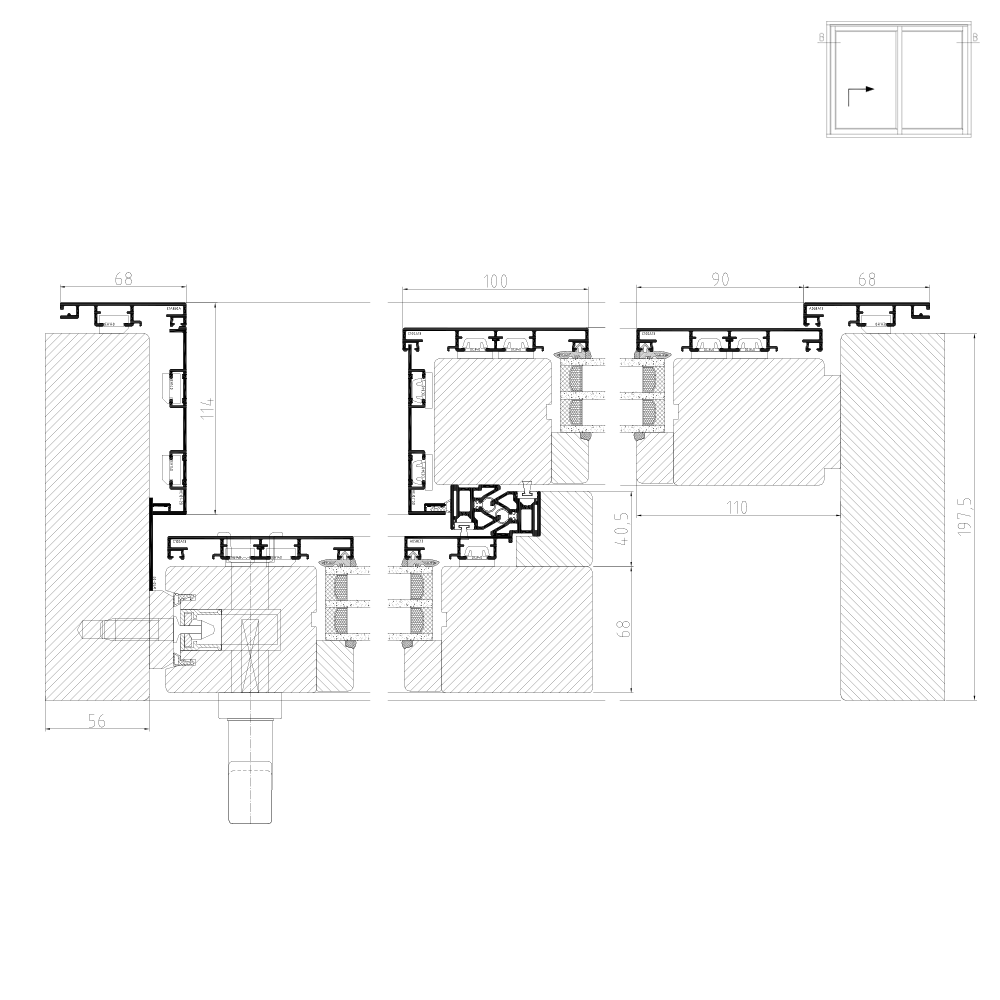

Hebeschiebetür Detailzeichnung für Holz Alu Plano — Hebeschiebetür Holz-Alu Plano Schema G Horizontalschnitt

Hebeschiebetür Plano im Profilschnitt — Hebeschiebetür Holz-Alu Plano Schema G Höhenschnitt

Hebeschiebetür aus Holz und Alu als Festflügel Detailzeichnung — Hebeschiebetür Holz-Alu Plano Schema G Höhenschnitt Mittelstoss

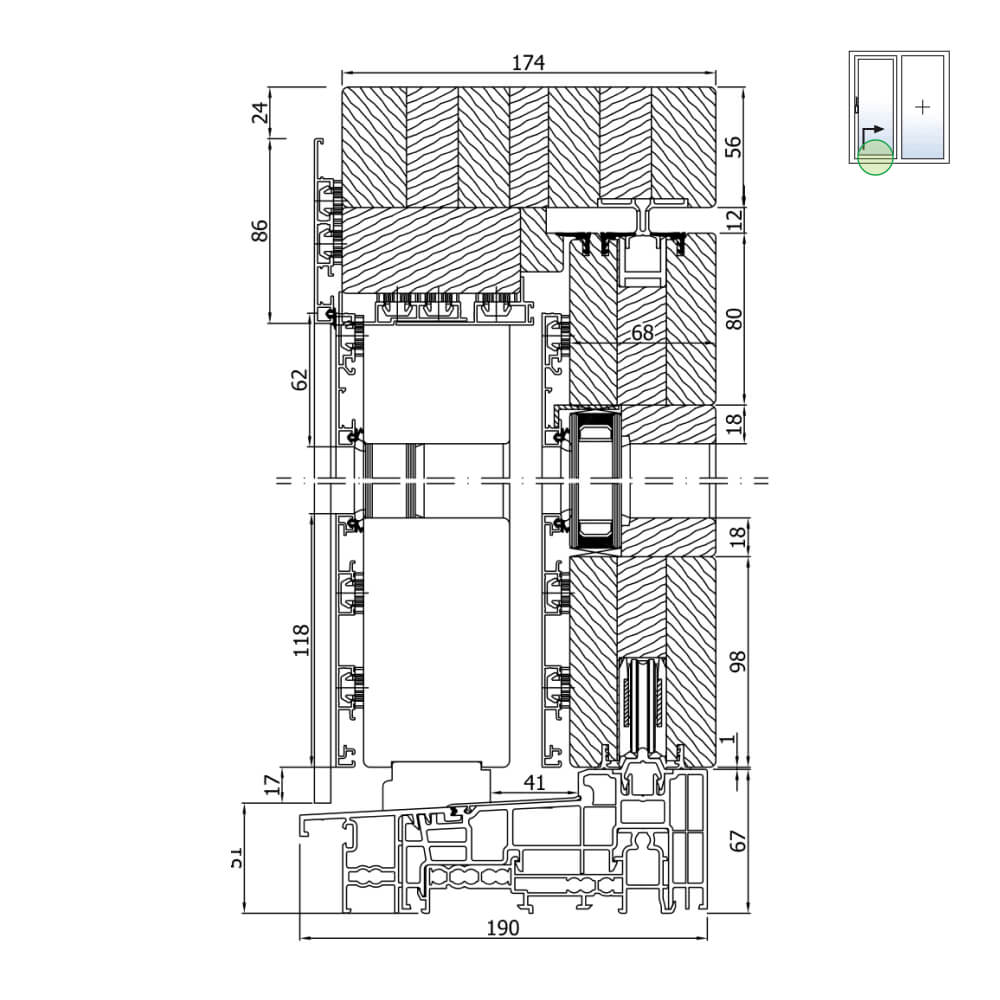

Hebeschiebetür Holz-Alu Plano Schema A Höhenschnitt mit 67mm Schwelle

Hebeschiebetür Holz-Alu Detailzeichnung

Der Einbau neuer Fenster und Türen bringt viele Vorteile mit sich. Damit das neu eingesetzte Glas aber auch wirklich optimal dämmt und das Profil seine technischen Funktionen einwandfrei erfüllen kann, ist es unabdingbar, die korrekten Masse zu kennen und zu verwenden. Präzise Millimeterarbeit schliesst auch undichte Stellen aus, die nach dem Einbau zum Ärgernis werden können. Auf dieser Seite finden Sie deshalb für jede Hebeschiebetür eine Detailzeichnung mit genauen Massen. Diese sind Grundlage der prozessgesteuerten Fertigung der Fenster- und Türmodelle von fensterversand.ch.

Die "computer aided design"-Zeichnungen, in der Fachsprache als CAD-Zeichnungen bekannt, sind nicht nur für Techniker interessant, sondern zeigen auch dem unerfahrenen Fenster- oder Türkäufer das Innenleben seines Produkts. So können Kunden nicht nur einen Querschnitt des gewählten Profils ihrer Tür aus Holz-Alu erfahren, die Zeichnung gibt darüber hinaus auch Aufschluss über weitere Teile der Konstruktion, wie etwa eine Bodenschwelle aus Aluminium oder ein Türgetriebe für ein- bzw. zweiflügelige Balkontüren.

Neben der Hebeschiebetür werden auch Querschnitte für Dreh-Kipp-Türen oder auch das Innenleben etwaiger Sprossen für die Türen aus Holz-Alu mittels Detailzeichnung ersichtlich. So lernt der Kunde zum einen den Aufbau seines neuen Produkts kennen, zum anderen erleichtert die Hebeschiebetür Holz-Alu Detailzeichnung die Auswahl des richtigen Modells und hilft bei der Vorbereitung des Einbaus. Fensterversand.ch empfiehlt die Montage der Hebeschiebetüren anhand der RAL-Richtlinien. Ersatzweise sollte ein Fachmann herangezogen werden.

Bitte beachten Sie, dass es sich hierbei um Standardzeichnungen handelt. Wenn Sie vor dem Bestellvorgang genau wissen möchten, welche Profile, Modelle und Bauteile verbaut werden, kontaktieren Sie bitte unseren Kundenservice unter 0800 11 10 10 oder per E-Mail an info@fensterversand.ch. Unsere Experten helfen Ihnen gerne bei der Konfiguration und beantworten Ihre Fragen zu unseren Produkten.
