So bestimmen Sie die richtigen Masse für Ihr Rolltor

Ein passgenaues Rolltor ist besonders im Hinblick auf Einbruchsicherheit und Wärmedämmung wichtig. Deshalb ist das Ausmessen des Garagentors ein grundlegender Schritt vor dem Kauf. Im Folgenden zeigen wir Ihnen Schritt für Schritt, wie Sie die Garagenöffnung für ein Rolltor richtig ausmessen und welche Materialien und Werkzeuge Sie dafür benötigen.

Materialliste

  • Bleistift
  • Notizblock
  • Leiter bzw. Gerüst

Werkzeugliste

  • Metermass (oder Laser-Entfernungsmesser; Zollstock)

1. Vorbereitungsarbeiten

Entfernen Sie alle Gegenstände aus dem Bereich der Eingangsöffnung, die das Ausmessen behindern könnten. Legen Sie einen Stift und ein Notizheft bereit.

2. Den richtigen Rolltor-Typ wählen

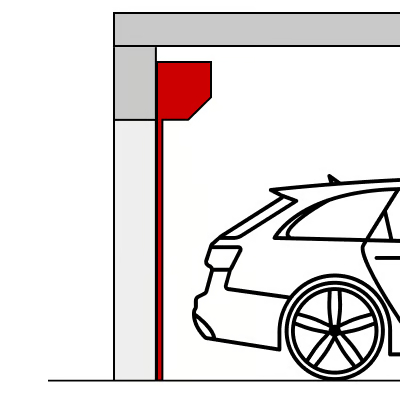

Unsere Rolltore können je nach Typ an der Innenseite (Basic ohne Kasten) oder auch an der Aussenseite (Comfort mit Kasten) der Garagenöffnung installiert werden. Die Montageart sollte passend zu den Abmessungen Ihrer Garage ausgewählt werden.

Bei Rolltoren mit Rolltorkasten sind Motor und Antriebswelle stets vor Witterungseinflüssen und Verschmutzungen geschützt. Sie eignen sich somit ideal für eine Montage ausserhalb der Garage. Eine Aussenmontage bietet ausserdem den Vorteil, dass der gesamte Innenraum weiterhin genutzt werden kann.

Je nach Modell und Montageart sind unterschiedliche Masse für Ihr neues Rolltor möglich. Prüfen Sie deshalb unbedingt als erstes, welche Montage für Ihre Garage infrage kommt. In den folgenden Tabellen erhalten Sie genaue Angaben, welche Abmessungen für den Einbau unserer Rolltore benötigt werden.

Rolltore sind durch Ihre Funktionsweise besonders platzsparend und passen somit in die meisten Garagen. Stellen Sie sicher, dass sich an den Wänden der Garage keine Objekte befinden, die mit den Schienen oder der Antriebswelle des Tores kollidieren könnten. Am besten zeichnen Sie diese in Ihrer Skizze ein.

3. Wandöffnung richtig ausmessen

Wir empfehlen, die Masse der Wandöffnung millimetergenau zu notieren und mit dem aktuellen Datum zu versehen. Legen Sie dafür am besten eine kleine Skizze in Ihrem Notizblock an. Es bietet sich an, eine zweite Person um Hilfe zu bitten. Dann können die Messungen einfacher durchgeführt werden.

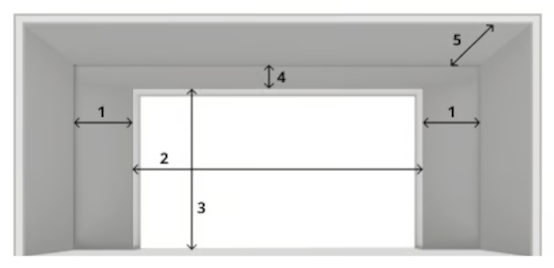

1 – Pfostenbreite

2 – Breite der Wandöffnung

3 – Höhe der Wandöffnung

4 – Sturzhöhe

5 – Einbautiefe

Messen Sie die Pfostenbreite (1) rechts und links von der Öffnung. Die Pfostenbreite ist der Abstand von der Öffnung zur Seitenwand der Garage. Folgende Masse werden mindestens für den Einbau benötigt:

  • Montage innen ohne Kasten: jeweils 240 mm
  • Montage innen mit Kasten: jeweils 100 mm (für 89-mm-Führungen) bzw. 120 mm (für 110-mm-Führungen)
  • Montage aussen mit Kasten: jeweils 100 mm (für 89-mm-Führungen) bzw. 120 mm (für 110-mm-Führungen)

Messen Sie als nächstes die Breite (2) und die Höhe (3) der Eingangsöffnung. Messen Sie an mehreren Stellen und nehmen Sie das höchste und breiteste Mass.

Messen Sie für die Öffnungshöhe den Abstand zwischen Boden und Sturz und für die Öffnungsbreite den Abstand zwischen den beiden Pfosten rechts und links. Aus diesen beiden Werten ergibt sich die Grösse für das Torblatt.

Die folgenden Kombinationen von Breite und Höhe sind technisch umsetzbar:

Masse Breite Masse max. Höhe
1000 - 3500 mm 4125 mm
3501 - 3750 mm 3875 mm
3751 - 4000 mm 3625 mm
4001 - 4250 mm 3375 mm
4251 - 4500 mm 3250 mm
4501 - 4750 mm 3000 mm
4751 - 5000 mm 2875 mm
5001 - 5250 mm 2625 mm
5251 - 5500 mm 2125 mm
5501 - 5750 mm 1500 mm

Messen Sie die Höhe des Sturzes (4), d. h. je nach Montageart den Abstand von der lichten Höhe der Öffnung bis zum niedrigsten Punkt der Decke oder bis zum Dach der Garage aussen.

Hier wird die Antriebswelle des Rolltors installiert. Hindernisse und mögliche Konstruktionen an der Decke müssen berücksichtigt und ggf. entfernt werden. Folgende Abmessungen werden für das Rolltor mindestens benötigt:

  • Montage innen ohne Kasten: 440 mm
  • Montage innen mit Kasten: 320 mm (für 300-mm-Kasten) bzw. 370 mm (für 350-mm-Kasten)
  • Montage aussen mit Kasten: 320 mm (für 300-mm-Kasten) bzw. 370 mm (für 350-mm-Kasten)

Ein weiteres Mass ist die Einbautiefe (5). Da die Wickelwelle selbst mit Rolltorkasten nur sehr wenig Platz über dem Sturz benötigt, ist die Einbautiefe meist problemlos gegeben. Sie ist lediglich relevant, wenn Sie die Decke Ihrer Garage z. B. als Stauraum verwenden. In einem solchen Fall benötigen Sie mindestens folgende Masse:

  • Montage innen ohne Kasten: 340 mm
  • Montage innen mit Kasten: 300 mm (für 300-mm-Kasten), 350 mm (für 350-mm-Kasten)
  • Montage aussen mit Kasten: 300 mm (für 300-mm-Kasten), 350 mm (für 350-mm-Kasten)

Nach dem sorgfältigen Ausmessen können Sie ein Rolltor im passenden Mass bestellen. Anschliessend erfolgt dann der Einbau. Auch dazu haben wir eine Schritt-für-Schritt Anleitung für Sie zusammengestellt.
